FKB-YN/XN型（ 軸聯結、止口支撐）磁粉制動器
類型：磁粉制動器
型號：FKB
用途：分切、復卷、涂布、覆膜、貼合等各種卷材線材加工的張力控制中
品牌：蘭菱
是否提供加工定制：是
結構及工作原理
FKB-YN/XN型磁粉制動器是由主動轉子（輸入軸）、從動轉子（輸出軸）、含激磁線圈的磁軛組
成，三部分相對同心裝配，形成了一個可以相對轉動的整體，在主動轉子和從動轉子之間的環形空隙
內填有高導磁性的合金磁粉。
激磁線圈無電流通過時，工作腔中的磁粉呈松散狀態。在主動轉子所產生的離心力的作用下，磁粉被均勻地甩在主動轉子的內壁上，主、從動轉子之間屋里的相互作用，磁粉離合器處于分離狀態，沒有轉矩的傳遞。
FKB-YN/XN型磁粉制動器與磁粉離合器的原理相同，只要磁粉離合器的從動轉子加以固定，就形成了磁粉制動器。
特性
1.激磁電流與轉矩呈線性關系
2.穩定的滑差轉矩
3.防止由于滑差所致的發熱現象
應用范圍
由于FKB-YN/XN型磁粉制動器具有以上特性，現已廣泛應用于造紙、印刷、塑料、橡膠、紡織、印
染、電線電纜、冶金以及其他相關卷取加工行業中收卷和放卷張力的控制。
|
型號
|
額定轉矩(N•m)
|
電流(A)75℃
|
許用轉速(r/min)
|
滑差功率（W）
|
重量（Kg）
|
|
自冷
|
氣冷
|
HBN強制風冷
|
WN水風冷
|
|
FKB-0.06YN
|
0.6
|
0.46
|
1800
|
20
|
38
|
|
|
1.7
|
|
FKB-0.3YN
|
3
|
0.53
|
1800
|
50
|
80
|
|
|
3.1
|
|
FKB-0.6YN
|
6
|
0.81
|
1800
|
70
|
130
|
|
|
3.8
|
|
FKB-1.2XN
|
12
|
0.94
|
1800
|
150
|
250
|
|
|
5.2
|
|
FKB-2.5XN
|
25
|
1.24
|
1800
|
230
|
380
|
500
|
700
|
9
|
|
FKB-5XN
|
50
|
2.15
|
1800
|
360
|
700
|
900
|
1200
|
14.5
|
|
FKB-10XN
|
100
|
2.40
|
1800
|
600
|
1100
|
1800
|
2800
|
34
|
|
FKB-20XN
|
200
|
2.70
|
1800
|
860
|
1900
|
2600
|
3900
|
53
|
|
FKB-40XN
|
400
|
3.50
|
1800
|
1300
|
2800
|
3500
|
5200
|
100
|
|

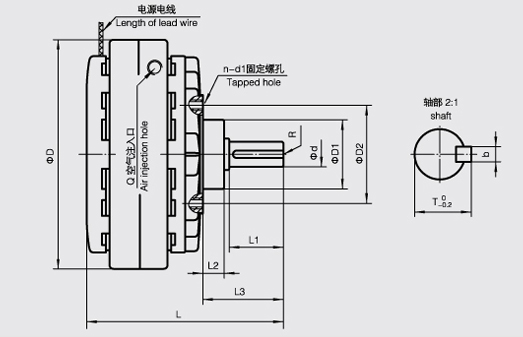

型號
|
外形尺寸
|
軸聯結尺寸
|
止口支撐尺寸
|
氣孔
|
|
D
|
L
|
d(h7)
|
b(p7)
|
T
|
L1
|
RX深度
|
D1(g7)
|
D2
|
L2
|
L3
|
n-d1x深度
|
|
FKB-0.06YN
|
88
|
93
|
8
|
3
|
9.1
|
22
|
－－－
|
33
|
55
|
15
|
41
|
6-M5×8
|
1/8
|
|
FKB-0.3YN
|
120
|
106
|
10
|
4
|
11.5
|
22
|
M3×6
|
42
|
64
|
14
|
42
|
6-M5×10
|
1/8
|
|
FKB-0.6YN
|
134
|
114
|
12
|
4
|
13.5
|
26
|
M4×8
|
42
|
64
|
14
|
46
|
6-M5×10
|
1/8
|
|
FKB-1.2XN
|
152
|
132
|
15
|
5
|
17
|
29
|
M4×8
|
42
|
64
|
15
|
49
|
6-M6×10
|
1/8
|
|
FKB-2.5XN
|
182
|
155
|
20
|
5
|
22
|
43
|
M5×10
|
55
|
78
|
17
|
64
|
6-M6×10
|
1/8
|
|
FKB-5XN
|
219
|
193
|
25
|
7
|
28
|
55
|
M6×12
|
74
|
100
|
30
|
91
|
6-M6×10
|
1/4
|
|
FKB-10XN
|
278
|
239
|
30
|
7
|
33
|
65
|
M10×20
|
100
|
140
|
28
|
100
|
6-M10×15
|
3/8
|
|
FKB-20XN
|
327
|
278
|
35
|
10
|
38.5
|
69
|
M10×20
|
110
|
150
|
30
|
109
|
6-M10×15
|
3/8
|
|
FKB-40XN
|
395
|
338
|
45
|
12
|
48.5
|
92
|
M10×20
|
130
|
200
|
35
|
138
|
8-M12×20
|
3/8
|
注:可以根據客戶要求配以機座,機座尺寸同F(xiàn)L-J.
|
